LIP – Lavaggio Industriale a Passaggio
LIP – Lavaggio Industriale a Passaggio
CARATTERISTICHE
Lavaggio Industriale a Passaggio
LIP 450 – IMPIANTO A PORTALI DI LAVAGGIO A PASSAGGIO 6T FISSE
Semaforo ingresso
Arco emolliente con Pompa Dosatrice
Arco alta pressione con 3 coppie di testine rotanti laterali fisse e tubazione superiore ad ugelli fissi 30 l/min – 3 bar
Pompa di alimentazione acqua 2,2 kW – 300 l/m – 3 bar per Tubazione superiore ad ugelli fissi
Pompa di alimentazione acqua 1,1 kW – 120 l/m – 3 bar per alimentazione arco emolliente

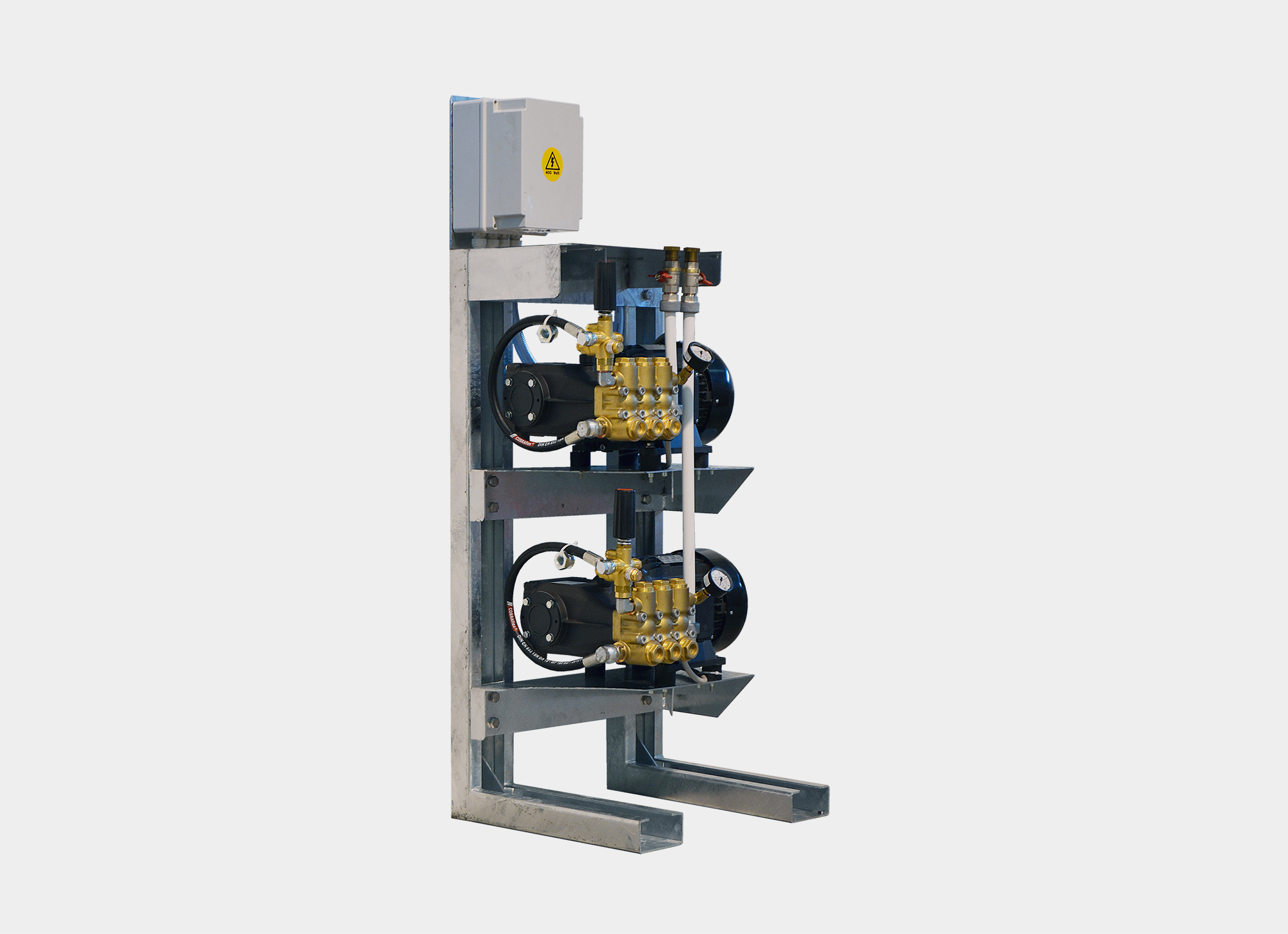

3 Gruppi Pompe Alta Pressione da 12 kW – 80 l/min – 80 bar cad. per alimentare ogni coppia di Testine Rotanti
Coppia di guidaruote zincati a caldo da 6 m
Quadro Elettrico per attivazione manuale dei gruppi
Espansione PLC
Allacciamento elettrico standard 380/415 V 50 Hz
LIP 450 – IMPIANTO A PORTALI DI LAVAGGIO A PASSAGGIO 8T FISSE
Semaforo ingresso
Arco emolliente con Pompa Dosatrice
Arco alta pressione con 4 coppie di testine rotanti laterali fisse e tubazione superiore ad ugelli fissi 30 l/min – 3 bar
Pompa di alimentazione acqua 2,2 kW – 300 l/m – 3 bar per Tubazione superiore ad ugelli fissi
Pompa di alimentazione acqua 1,1 kW – 120 l/m – 3 bar per alimentazione arco emolliente
4 Gruppi Pompe Alta Pressione da 12 kW – 80 l/min – 80 bar cad. per alimentare ogni coppia di Testine Rotanti
Coppia di guidaruote zincati a caldo da 6 m
Quadro Elettrico per attivazione manuale dei gruppi
Espansione PLC
Allacciamento elettrico standard 380/415 V 50 Hz
LIP 450 – IMPIANTO A PORTALI DI LAVAGGIO A PASSAGGIO 10T FISSE
Semaforo ingresso
Arco emolliente con Pompa Dosatrice
Arco Alta Pressione con 4 coppie di testine rotanti laterali fisse e 1 coppia di testine rotanti superiori fisse
Pompa di alimentazione acqua kW 1,1 – 120 l/m – 3 bar per alimentazione arco emolliente
5 Gruppi Pompe Alta Pressione da 12 kW – 80 l/min – 80 bar cad. per alimentare ogni coppia di Testine Rotanti
Coppia di guidaruote zincati a caldo da 6 m
Quadro Elettrico per attivazione manuale dei gruppi
Espansione PLC
Allacciamento elettrico standard 380/415 V 50 Hz
LIP 450 PRO – IMPIANTO A PORTALI DI LAVAGGIO A PASSAGGIO 6T A 3 POSIZIONI
Semaforo ingresso
Fotocellule avviamento automatico arco testine HP a 3 posizioni
Arco emolliente con Pompa Dosatrice
Arco alta pressione con 3 coppie di testine rotanti laterali a 3 posizioni e tubazione superiore ad ugelli fissi 30 l/min – 3 bar
Pompa di alimentazione acqua 2,2 kW – 300 l/m – 3 bar per Tubazione superiore ad ugelli fissi
Pompa di alimentazione acqua 1,1 kW – 120 l/m – 3 bar per alimentazione arco emolliente
3 Gruppi Pompe Alta Pressione da 12 kW – 80 l/min – 80 bar cad. per alimentare ogni coppia di Testine Rotanti
Coppia di guidaruote zincati a caldo da 6 m
Quadro Elettrico per attivazione manuale dei gruppi
Espansione PLC
Allacciamento elettrico standard 380/415 V 50 Hz
LIP 450 PRO – IMPIANTO A PORTALI DI LAVAGGIO A PASSAGGIO 8T A 3 POSIZIONI
Semaforo ingresso
Fotocellule avviamento automatico arco testine HP a 3 posizioni
Arco emolliente con Pompa Dosatrice
Arco alta pressione con 4 coppie di testine rotanti laterali a 3 posizioni e tubazione superiore ad ugelli fissi 30 l/min – 3 bar
Pompa di alimentazione acqua 2,2 kW – 300 l/m – 3 bar per Tubazione superiore ad ugelli fissi
Pompa di alimentazione acqua 1,1 kW – 120 l/m – 3 bar per alimentazione arco emolliente
4 Gruppi Pompe Alta Pressione da 12 kW – 80 l/min – 80 bar cad. per alimentare ogni coppia di Testine Rotanti
Coppia di guidaruote zincati a caldo da 6 m
Quadro Elettrico per attivazione manuale dei gruppi
Espansione PLC
Allacciamento elettrico standard 380/415 V 50 Hz
LIP 450 PRO – IMPIANTO A PORTALI DI LAVAGGIO A PASSAGGIO 10T A 3 POSIZIONI
Semaforo ingresso
Fotocellule avviamento automatico arco testine HP a 3 posizioni
Arco emolliente con Pompa Dosatrice
Arco Alta Pressione con 4 coppie di testine rotanti laterali a 3 posizioni e 1 coppia di testine rotanti superiori a 3 posizioni
Pompa di alimentazione acqua kW 1,1 – 120 l/m – 3 bar per alimentazione arco emolliente
5 Gruppi Pompe Alta Pressione da 12 kW – 80 l/min – 80 bar cad. per alimentare ogni coppia di Testine Rotanti
Coppia di guidaruote zincati a caldo da 6 m
Quadro Elettrico per attivazione manuale dei gruppi
Espansione PLC
Allacciamento elettrico standard 380/415 V 50 Hz
Optional
Arco emolliente/cera ad attivazione manuale con Pompa Dosatrice e Pompa di alimentazione acqua kW 1,1 – 120 l/m – 3 bar
Arco sanificante ad attivazione manuale con Pompa Dosatrice e Pompa di alimentazione acqua kW 1,1 – 120 l/m – 3 bar
Gruppo Erogazione Prodotto Chimico Aggiuntivo per arco emolliente
Arco osmosi industriale senza pompa (escluso osmosi)
Arco asciugatura a passaggio 6 ventilatori (24 kW)
Modulo per Kit Fotocellule avviamento automatico arco singolo (solo per LIP 450)
Lavaggio sottoscocca con 2 Testine Rotanti (Necessario cod. 80.00.177)
Lavaggio sottoscocca con 4 Testine Rotanti (Necessario n° 2 cod. 80.00.177)
Gruppo pompe Alta Pressione da 12,0 kW 80 Bar 80 l/min
Pompa di alimentazione acqua kW 2.2 – 300 l/m – 3 bar
Antigelo ad attivazione automatica per ogni arco
Antigelo ad attivazione automatica per lavaggio sottoscocca
Coppia di guidaruote zincati a caldo da 6m
DETTAGLI

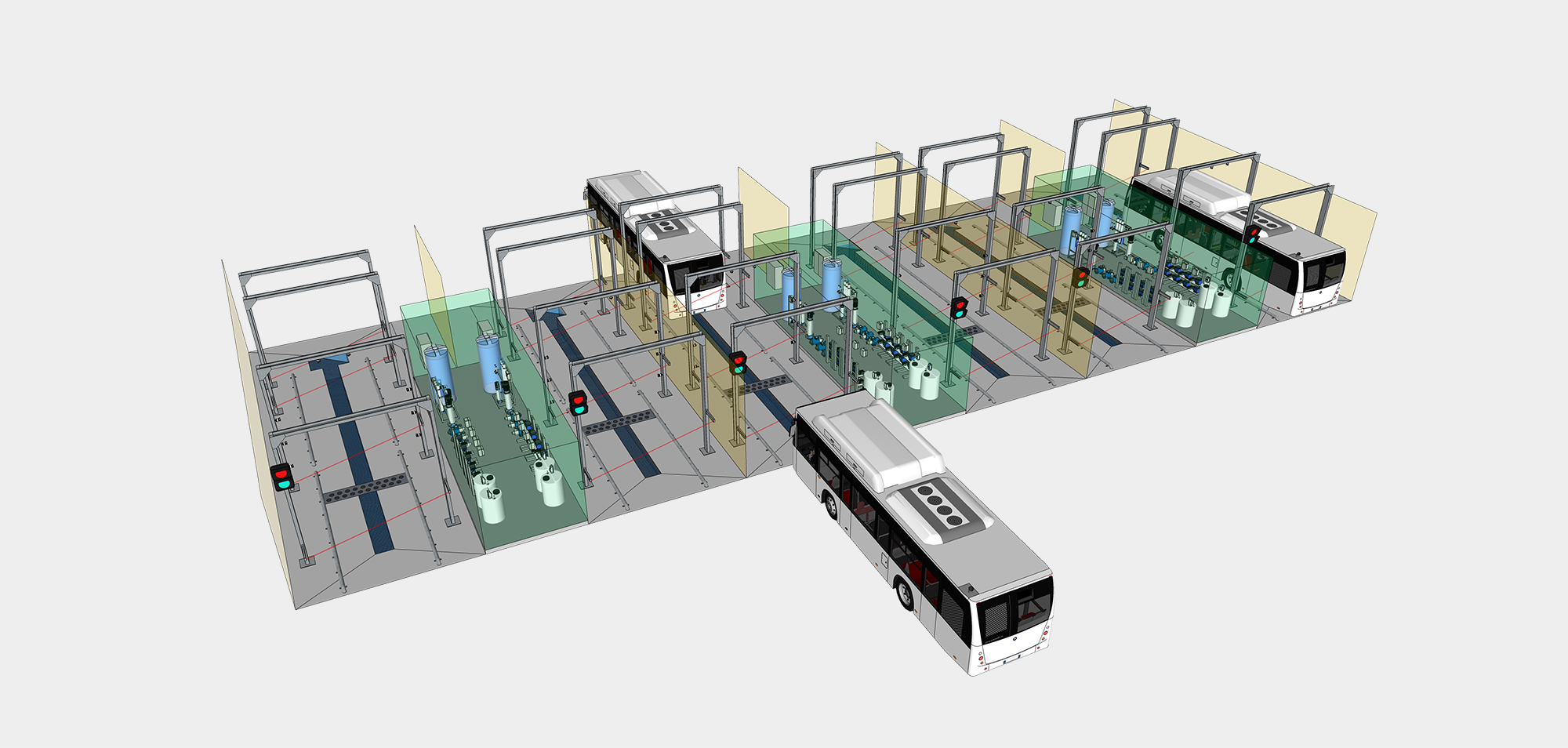

L’impianto può funzionare in maniera completamente automatica: in entrata è posto un semaforo che segnala al manovratore la possibilità di accedere al lavaggio che si attiva automaticamente tramite fotocellule, nel momento in cui il mezzo entra nell’impianto. Il sistema e concepito per funzionare con il veicolo in transito. La sequenza d’archi per l’aspersione di prodotti chimici, acqua in alta pressione e/o asciugatura completano l’unità di lavaggio. Velocità del mezzo < 5 km/h.
- Il veicolo mentre transita all’ ingresso della piazzola di lavaggio viene irrorato di detergente da un arco chimico.
- Proseguendo la corsa inizia il lavaggio ad Alta Pressione, eseguito da un portale sul quale sono posizionate delle testine rotanti che, per il loro effetto pulente, arrivano a detergere senza l’intervento dell’operatore, anche nelle parti non raggiungibili da un sistema a spazzole.
- Successivamente il mezzo può essere irrorato di prodotto sanificante tramite un arco chimico.
- All’uscita è possibile installare un sistema di asciugatura composto da ventilatori posti nella parte superiore della struttura dell’arco e ventilatori montati lateralmente.
L’impianto è alimentato con i nostri gruppi pompa per alta pressione, mentre gli archi di distribuzione detergente da nostri specifici gruppi pompa dosatrice.
DATI TECNICI
| LIP | LIP PRO | |
| Massima altezza di lavaggio | 4.500 mm | 4.500 mm |
| Massima larghezza di lavaggio | 3.200 mm | 3.200 mm |
| Massima larghezza tra le colonne | 4.200 mm | 4.200 mm |
| Massima altezza impianto | 5.180 mm | 5.180 mm |
| Massima larghezza impianto | 4.720 mm | 4.786 mm |
| Lunghezza minima platea di lavaggio | 8,0 m | 8,0 m |
| Massima potenza utilizzata 6T | 40,0 kW | 40,0 kW |
| Massima potenza utilizzata 8T | 52,0 kW | 52,0 kW |
| Massima potenza utilizzata 10T | 64,0 kW | 64,0 kW |
| Testine H.P. rotanti 6T | Fisse | a 3 posizioni |
| Testine H.P. rotanti 8T | Fisse | a 3 posizioni |
| Testine H.P. rotanti 10T | Fisse | a 3 posizioni |
| Lavaggio sottoscocca 2T | 12,0 kW | 12,0 kW |
| Lavaggio sottoscocca 4T | 24,0 kW | 24,0 kW |
| Potenza gruppo pompe H.P. (cad.) | 12,0 kW | 12,0 kW |
| Potenza pompa arco emolliente | 1,1 kW | 1,1 kW |
| Potenza pompa arco ugelli fissi (solo 6T / 8T) | 2,2 kW | 2,2 kW |
| Pressione acqua alimentazione impianto | 4 – 6 bar | 4 – 6 bar |
| Portata acqua alimentazione impianto | 500 l/min | 500 l/min |
| Pressione aria minima per sistema antigelo | 8 bar | 8 bar |
